Как подобрать автоматы и УЗО для квартиры

Коротко: Автоматы защищают проводку от перегрузки и короткого замыкания, УЗО и дифавтоматы добавляют защиту от утечки тока. Номинал подбирают по нагрузке каждой группы: свет, розетки, плита, стиральная машина. В новый щит закладывают место под будущие линии и модули умного дома.

Квартирный щит — это место, где сходятся все линии квартиры и где решается, что произойдёт при коротком замыкании, перегрузке или скачке напряжения. Собрать его можно по-разному, и разница не в бренде автоматов, а в том, какие аппараты вообще стоят и как подобраны их номиналы.

Что стоит в квартирном щите

Набор аппаратов зависит от ввода, но логика одна: каждый аппарат отвечает за своё.

Вводной автомат стоит на входе и защищает всю квартиру целиком. Его номинал ограничен выделенной мощностью и сечением вводного кабеля.
Автоматы групповых линий стоят по одному на каждую группу: свет, розетки комнат, кухня, плита, стиральная машина, бойлер. Они защищают проводку группы от перегрузки и короткого замыкания.
УЗО или дифавтомат добавляет защиту от утечки тока — той самой, из-за которой бьёт током при касании неисправного прибора.
Реле напряжения следит за напряжением в сети и отключает квартиру, когда оно выходит за допустимые границы. Для трёхфазного ввода вместо него или вместе с ним ставят реле контроля фаз.
Место под модули умного дома. Умные реле и модули управления ставят в тот же щит, на DIN-рейку, рядом с автоматами. Об этом ниже.

Счётчик обычно стоит либо в этом же щите, либо на лестничной площадке — в зависимости от дома.

Как подобрать номинал автомата

Главное правило: автомат защищает провод, а не прибор. Он срабатывает тогда, когда по кабелю идёт ток, опасный для самого кабеля. Поэтому номинал подбирают по сечению провода, а уже потом сверяют с нагрузкой.

Ориентиры для медного кабеля:

Сечение	Типичный номинал автомата	Какие линии так делают
1,5 мм²	10 А	освещение
2,5 мм²	16 А	розетки комнат
4 мм²	25 А	мощные потребители: бойлер, варочная панель малой мощности
6 мм²	32 А	электрическая плита, ввод в квартиру с газовой плитой

Это ориентиры, а не инструкция: фактический номинал зависит от способа прокладки, материала кабеля и выделенной мощности. Ставить автомат на 25 А в линию из провода 1,5 мм² нельзя, даже если прибор, который вы туда включаете, потребляет мало: при аварии провод сгорит раньше, чем автомат сработает.

Как выбрать сам кабель — материал жилы, изоляцию и сечение под конкретную линию — разобрано в статье Кабель для проводки в умном доме.

Отдельная ошибка — выбирать автомат «по прибору»: если стиральная машина потребляет 2 кВт, это не значит, что в её линию нужен автомат на 10 А при проводе 1,5 мм². Мощность прибора и возможности кабеля — разные вещи, и защищают именно кабель.

УЗО и дифавтомат: что они защищают

УЗО — устройство защитного отключения. Оно сравнивает ток, ушедший в нагрузку, и ток, вернувшийся обратно, и отключает линию, когда разница превышает уставку. Эта разница означает утечку: ток уходит через повреждённую изоляцию, через воду или через человека.

Чего от этой пары ждать не стоит:

УЗО не защищает от перегрузки и короткого замыкания. Само по себе оно от сверхтока не спасёт, ему нужен последовательно стоящий автомат. Если поставить одно УЗО без автомата, линия останется без защиты от перегрузки.
Дифавтомат — это автомат и УЗО в одном корпусе. Он занимает меньше места на рейке и обычно дешевле, чем пара аппаратов, но дороже одиночного УЗО.
Уставка по утечке для групп розеток обычно 30 мА, для влажных помещений берут 10 мА. Чем меньше уставка, тем чаще ложные срабатывания от естественных утечек, поэтому «чем чувствительнее, тем лучше» здесь не работает.
Кнопка «Тест» на корпусе проверяет, что механика расцепления жива. Нажимать её положено регулярно, обычно раз в месяц: устройство, которое не сработало при проверке, защиты не даёт.
УЗО не заменяет заземление. Если в квартире нет заземляющего проводника, защита работает иначе, и этот вопрос решают до монтажа щита, а не после.

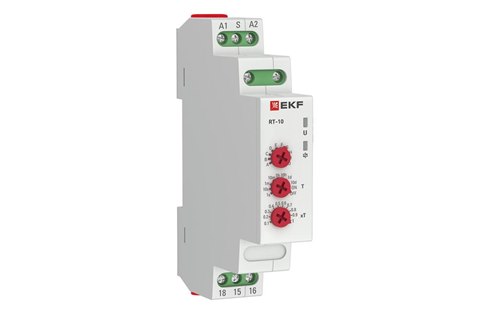

Реле напряжения и реле контроля фаз

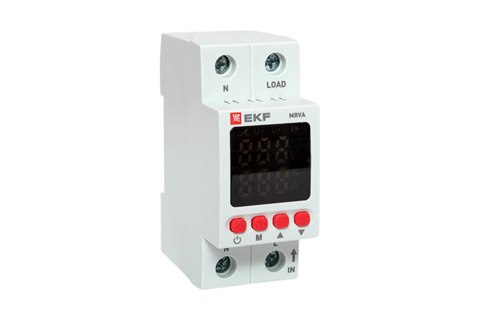

Скачок напряжения или обрыв нуля в доме выводит из строя технику независимо от того, сколько стоил прибор. Реле напряжения отключает квартиру, когда напряжение выходит за заданные границы, и возвращает питание, когда оно приходит в норму. Порог настраивают по допустимым отклонениям: ГОСТ допускает отклонение от 220 В в пределах примерно десяти процентов.

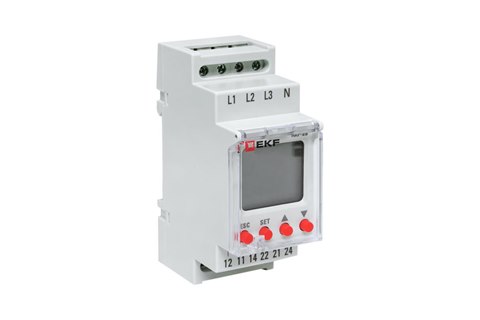

Реле контроля фаз нужно там, где ввод трёхфазный: оно следит за тем, чтобы все фазы были на месте, не было перекоса и не поменялся порядок чередования. При обрыве одной из фаз трёхфазные потребители и часть однофазных линий могут получить опасное напряжение — реле это отключает.

Подробнее о том, зачем это нужно и как выбирать такие аппараты, — в статье Защита от скачков напряжения в умном доме.

Сколько модулей нужно и где ставить щит

Ширина аппарата измеряется модулями: один модуль — 17,5 мм. Однополюсный автомат занимает один модуль, двухполюсный — два, УЗО — два или четыре, дифавтомат обычно два, реле напряжения — два-три.

Практический вывод простой: щит берут с запасом. Закладывайте свободными не меньше двух-трёх модулей на каждую будущую линию и ещё место под модули умного дома. Добавить секцию в уже собранный щит, который стоит в нише под потолком, почти невозможно: свободное место в корпусе стоит копейки по сравнению с заменой щита.

Где ставить: рядом с вводом кабеля, так, чтобы к щиту был доступ и чтобы автоматы оказались на удобной высоте. Щит в глубине шкафа или за шторами — плохая идея: к нему придётся тянуться, а аварийное отключение должно занимать секунды.

Место для модулей умного дома

Умные реле в щите — самый аккуратный способ автоматизировать освещение и розетки: модуль ставится на DIN-рейку, прячется за дверцей и управляет линией целиком, а не отдельным прибором. Это удобно, когда нужно, чтобы свет в коридоре включался от датчика движения или чтобы бойлер работал по расписанию.

Что нужно учесть:

каждому каналу нужен свой модуль, и он занимает место на рейке: на четыре линии — четыре модуля;
у модуля обычно нет ручного управления: чтобы включить свет при неисправной автоматике, нужен доступ к щиту или отдельный выключатель;
реле в щите коммутирует линию целиком, поэтому важно, чтобы номинал реле соответствовал нагрузке линии;
часть модулей работает по Wi-Fi, часть — по Zigbee, часть по проводу; смешивать их в одном щите можно, но каждому нужен свой шлюз или контроллер.

Сравнение подходов — умные реле в щите против умных розеток и выключателей — разобрано в статье Умный электрощит: реле, датчики и сценарии.

Ошибки при сборке щита

УЗО без автомата. Защита от утечки есть, защиты от перегрузки нет.
Номинал «на глаз». Автомат, выбранный по мощности прибора, а не по сечению кабеля, оставляет проводку без защиты.
Щит без запаса. Через год выясняется, что для новой линии места нет, и щит приходится менять.
Алюминиевая проводка и новые автоматы. В старых домах проводка алюминиевая, и её сечение остаётся прежним: автомат под неё подбирают так же по проводу. Алюминий требует аккуратных клеммных соединений, иначе нагрев в месте контакта.
Скрытые аппараты. Щит за шкафом или в недоступной нише: при аварии до него не добраться.
Забытая кнопка «Тест». УЗО, которое ни разу не проверяли, может не сработать в нужный момент.

Частые вопросы

Чем УЗО отличается от автоматического выключателя?

Автомат защищает от перегрузки и короткого замыкания, то есть от сверхтока в проводе. УЗО защищает от утечки тока. Это разные виды защиты, и в щите они обычно стоят вместе: автомат прикрывает линию от сверхтока, УЗО — человека и технику от утечки.

Обязательно ли ставить УЗО на освещение?

Формально требования касаются прежде всего групп розеток и влажных помещений. На практике УЗО ставят и на освещение: в светильник тоже попадает влага, а проводка освещения бывает старше розеточной. Если бюджет ограничен, начинать нужно с розеточных групп, кухни, ванной и стиральной машины.

Что лучше — УЗО с автоматом или дифавтомат?

Дифавтомат занимает меньше места и срабатывает понятнее: одно устройство, одна причина. Связка «УЗО плюс автомат» дешевле при замене: если сгорит автомат, меняют только его. Для щита с запасом места обычно выгоднее связка, для тесного щита — дифавтомат.

Можно ли поставить умное реле прямо в квартирный щит?

Да, для этого модули и делают: они крепятся на DIN-рейку рядом с автоматами. Учитывайте место, необходимость доступа к щиту для ручного включения и то, что реле управляет линией целиком.

Нужен ли заземляющий провод, если стоит УЗО?

Нужен. УЗО отключает линию при утечке, но заземление — это то, что делает касание корпуса неисправного прибора безопасным до срабатывания защиты. Если в доме нет заземления, вопрос решается на этапе электромонтажа.
